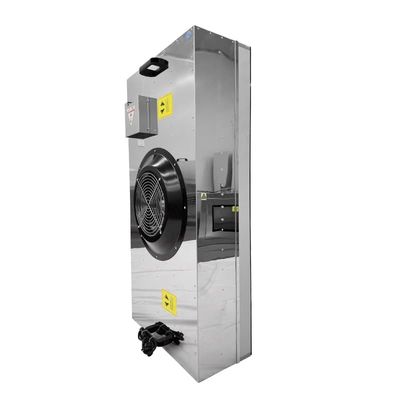

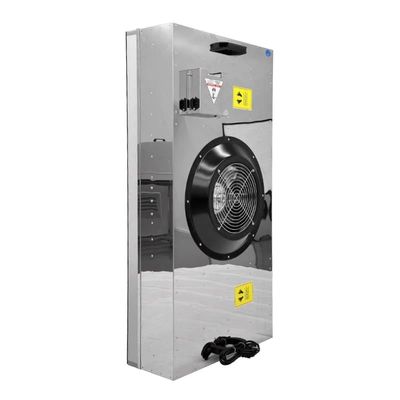

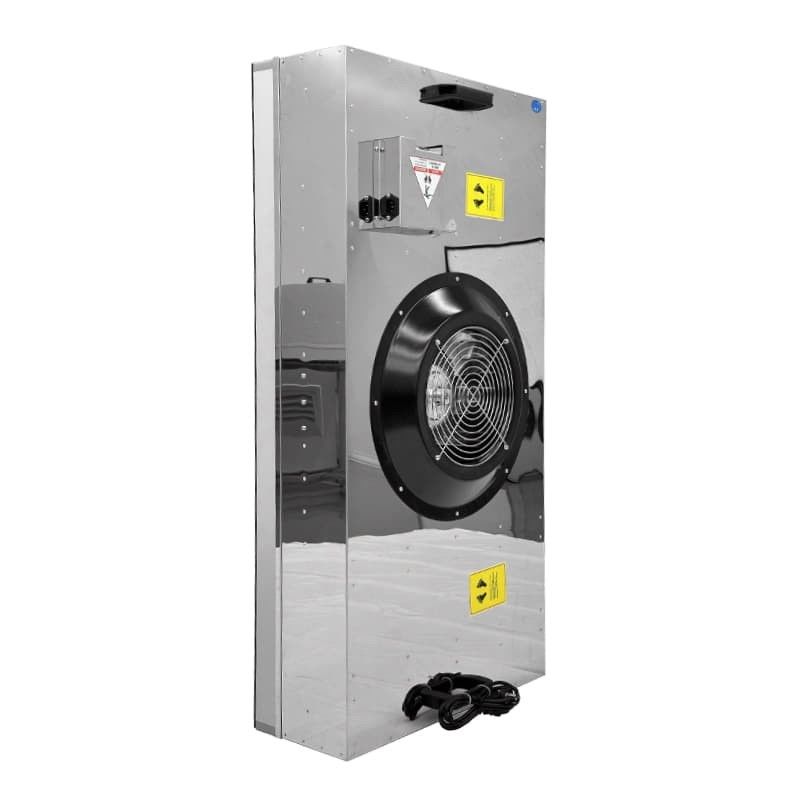

Unidade de filtro de ventilador de acesso inferior BFU. Sistema de fluxo de ar HEPA extra-grande para salas limpas ISO 5-9. Vibração ultra-baixa.
Detalhes do produto:
| Place of Origin: | Guangdong, China |
| Marca: | MRJH |
| Certificação: | ISO 14644,CE,GMP,FDA,UL |
| Número do modelo: | BFU inferior desmontável FFU 1220X620X450 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Contact Us |
| Tempo de entrega: | 7 a 15 dias |
|
Informação detalhada |
|||
| Feito sob medida: | Apoio | Web site oficial: | www.ffu-cleanroom.com |
|---|---|---|---|
| Certificação: | ISO,CE,UL,RoHS | ||
Descrição de produto
BFU Bottom-Access FFU. Ultra-Grande Sistema de Fluxo de Ar HEPA para salas limpas ISO 4-8. Troca de filtro sem ferramentas e vibração ultra-baixa.
O FFU 1220X620X450 redefine a filtragem de ar em salas limpas com o seu primeiro chassi de 450 mm,concebidos para ambientes críticos que exijam o máximo de controlo de partículas, como as fábricas de semicondutores, instalações de biotecnologia GMP e salas limpas aeroespaciais.
|
Nome do parâmetro |
Valor |
|
Materiais |
Caixa: Chapa de alumínio galvanizado; Difusor: Chapa fria de pintura ao forno |
|
Sistema de ventilador |
Motor MRJH + rolamento de ferro |
|
Filtração |

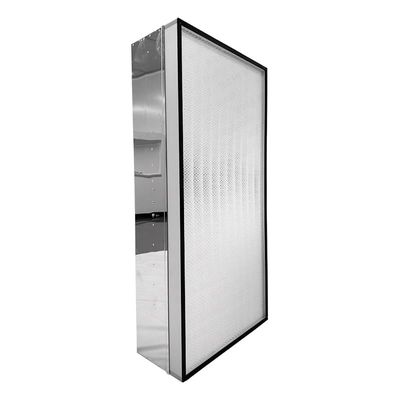

Filtro HEPA de estrutura de alumínio (1170×570×69), Eficiência: 99,99% @0,3μm (H13) |
|
Velocidade do ar |
0.45 ∙ 0,75 m/s ± 3% (regulado em três velocidades) |
|
Volume nominal de ar |
1500 m3/h |
|
Nível de ruído |
4655 dB ±5 dB (teste estático a 1,5 m abaixo do filtro) |
|
Fornecimento de energia |
220 V/50 Hz, potência nominal: 170 W ≈ 200 W ± 5 W |
|
Conexão de flange |
Opcional D=350 mm |
|
Tamanho da abertura |
Chapa de aço de cor: 1225×625 mm |
|
tamanho |
1220X620X450 mm |
|
Certificações |
ISO 14644-1,ISO 9001 (em inglês),CE |
| Parâmetro/Figura | O nosso produto | Média de mercado | Vantagens |
|---|---|---|---|
| H13 Contagem de dobras do filtro | 315 dobras | 260 dobras | Maior área de filtragem, melhorando a eficiência de filtragem e a capacidade de retenção de poeira. |
| Filtro HEPA | - | - | O aumento da espessura do meio de filtragem aumenta a eficácia e a duração da filtragem. |
| Altura do dobragem | 50 mm | 38 mm | Um meio de filtragem mais espesso melhora o desempenho e a longevidade da filtragem. |
| Marca de malha de protecção | Marca 9N de alta qualidade | Marcas genéricas | Suporte e protecção superiores, garantindo a estabilidade estrutural. |
| Espessura do quadro | 10,0 mm | 0.7 mm | Estrutura mais resistente para maior durabilidade e menor risco de deformação. |
| Processo e Materiais de Confecção | 50 unidades por lote, adesivo Fuming AB, produzido com máquinas de potar de 400 000 CNY | Processos normalizados | A vedação rígida e uniforme impede fugas e garante uma filtragem fiável. |
| Velocidade média do fluxo de ar | 00,8 m/s | 00,65 m/s | Maior capacidade de fluxo de ar com menor resistência, aumentando a eficiência do sistema. |
| Motor | Impermeável | Não impermeável | Aumentar a segurança e a fiabilidade em diversos ambientes. |
Características fundamentais
1.Construção durável: Caixa de alumínio galvanizado com difusor de tinta assado garante resistência à corrosão e longevidade.
2.Sistema de ventilador de alto desempenho: o motor MRJH com um impulsor de ferro robusto oferece fluxo de ar estável e maior durabilidade.
3.Controle de fluxo de ar de precisão: velocidade do vento ajustável a três velocidades (0,45 ∼0,75 m/s ± 3%) para requisitos flexíveis de salas limpas.
4.H13 Filtração: o filtro HEPA sem divisão atinge 99,99% de eficiência em partículas de 0,3 μm.
5.Fluxo de ar de alta capacidade: volume nominal de ar de 1500 m3/h para uma ventilação eficiente das salas limpas.

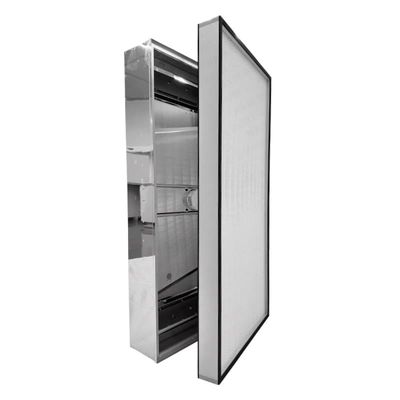

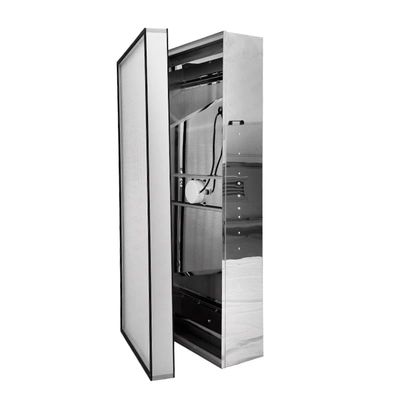

6.Design desmontável: simplifica a manutenção e a substituição do filtro.
7.Compatibilidade com grandes flanges: suporta conexões de flanges (D=350 mm) para integração de sistemas modulares.
8.Baixo ruído: concebido para uma operação de 46-55 dB (± 5 dB) a 1,5 m abaixo do filtro.
Cenários de aplicação
Purificação de ar em salas limpas em instalações farmacêuticas, eletrônicas e biotecnológicas.
Zonas de fabrico que exijam filtragem H13 certificada ISO com controlo preciso do fluxo de ar.
Instalações que necessitem de instalações modulares em larga escala (compatibilidade com flanges de 350 mm) e circulação de ar de grande volume.
Perguntas frequentes:
1P: Por que o tamanho extra-grande de 1220X620mm é crítico para salas limpas ISO 4-8?
R: A área de cobertura expandida da nossa FFU BFU reduz as unidades necessárias em 35% enquanto mantém a uniformidade do fluxo de ar de 0,45 m/s ± 3% em todo o teto da sala limpa.As dimensões são projetadas especificamente para corresponder aos layouts padrão de rede de salas limpas em instalações de semicondutores e farmacêuticas, eliminando as lacunas de cobertura criadas pelas FFU mais pequenas.
2P: Como é que o sistema de troca de filtros sem ferramentas melhora as operações das salas limpas?
R: O mecanismo de vedação magnética patenteado permite a substituição completa do filtro HEPA/ULPA em menos de 90 segundos sem ferramentas - 8 vezes mais rápido do que os sistemas convencionais.
97% da liberação de partículas durante a manutenção
85% do tempo de inatividade da sala limpa para mudanças de filtros
Todas as necessidades de recertificação do técnico após a manutenção
3P: O que torna o seu sistema de vibração ultra-baixa essencial para a fabricação avançada?
R: O sistema de cancelamento de vibração ativa mantém níveis de vibração < 0,1 μm/s (10 vezes melhores que as FFU normais), o que é crucial para:
Equipamento de litografia EUV (impede o desalinhamento das máscaras)
Microscopia eletrônica (garante a precisão da imagem)
Laboratórios de computação quântica (manter a estabilidade do qubit)
O nosso sistema monitora e ajusta continuamente 200x/segundo usando atuadores piezoelétricos.
